NexusCore-TBOX 全体像

車載CANネットワークとクラウドシステムを高度なセキュリティで接続するエッジIoTゲートウェイです。
単なるデータの収集に留まらず、双方向通信を活用した「車両のリモート制御」や「遠隔でのパラメータ適合」を実現し、
次世代のコネクテッドカー・サービスの基盤を提供します。

双方向データパイプラインとセキュア通信網

EV
車両・ECU群
CANバス (制御/データ取得)
▲▼

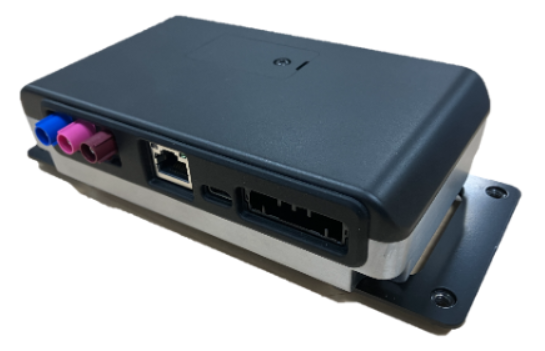

NexusCore-TBOX
NexusCore-TBOX
エッジゲートウェイ
▲▼

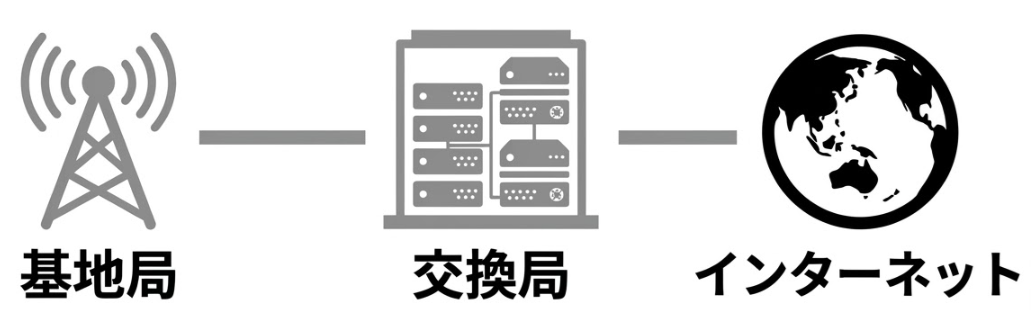

LTE
LTE 閉域網
Private IP / 閉域接続
▲▼
AWS
AWS クラウド
相互証明書認証 (X.509)

リアルタイム監視 (Up-link)

車両稼働中（IG ON状態）、取得した情報を即座にクラウドへ連携する用途です。走行データや位置情報をAWS IoT Coreへリアルタイムに送信します。

  • 🎯 主な用途: 動態管理、現在地トラッキング、リアルタイムの異常検知。
  • 🔄 プロトコル: 軽量な MQTT over TLS 1.2 を使用し帯域を節約。
  • 📡 特性: ミリ秒単位でのデータサンプリング。通信不安定時は自動再接続。

ログデータ一括送信 (Up-link)

常時接続を必要としない大容量の詳細な解析用データを、TBOX内部のストレージにローカル蓄積し、駐車時に一括アップロードします。

  • 🎯 主な用途: R&D向けデータ収集、機械学習用データ、事故時の証拠保全。
  • 💾 ストレージ: 16GB eMMCを利用。イグニッションOFF時に自動圧縮(ZIP)して送信。
  • ⚡ 効率化: 通信コストの削減と、電波不感地帯におけるデータ欠損の防止。

車両のリモート制御 (Down-link)

クラウド側からの指示を受信し、TBOXから車両のCANバスへ制御コマンドを送信することで、物理的なアクチュエータやECUを遠隔操作します。

  • 🎯 用途例: ドアの施錠・解錠、空調(エアコン)の事前起動、特定動作モードの切り替え。
  • 🔐 セキュリティ: 不正な制御コマンドを防止するための強固な認証プロセスと連携。
  • ⚡ リアルタイム性: 低遅延処理による、ユーザーのスマートフォンアプリ等とのリアルタイムな連動。

遠隔保守・パラメータ適合 (Down-link)

SORACOMのオンデマンドアクセス機能を利用し、セキュアな経路でデバイスの設定変更やアップデート、キャリブレーションを行います。

  • 🎯 OTA更新: TBOXのアプリケーションとECU群の遠隔バージョンアップ。
  • 🔧 パラメータ適合: 車両の挙動やデータ取得間隔を決定する制御パラメータ（適合値）の遠隔チューニング。
  • 🛑 コスト削減: 現地への作業員派遣をゼロにし、迅速な不具合修正や性能改善が可能。

データ通信量プロファイル推移

🛡️ システム全体のセキュリティ・アーキテクチャ

🖧

1. 通信ネットワークの保護

  • ✅
    閉域網接続 (Private IP): インターネットからの直接攻撃をLTE閉域網で物理的に遮断。
  • ✅
    通信経路の暗号化: LTE無線区間とTLS 1.2(AWS層)の多層暗号化で機密性を確保。
🔑

2. 強固な認証メカニズム

  • ✅
    パスワード無効化: 推測攻撃を防ぐためパスワードログインを完全禁止。
  • ✅
    個体固有の認証鍵: AWS証明書とSSH公開鍵(RSA 4096bit)をデバイス毎に一意に発行。
🚪

3. 攻撃面の最小化

  • ✅
    ポート原則閉鎖: 外部からの到達性を排除しポートスキャン等の脅威を無効化。
  • ✅
    オンデマンドアクセス: 保守用SSHはリモートアクセス機能を用いて必要な時のみ時間制限付きで開放。
♻️

4. データ保護・ライフサイクル

  • ✅
    認証情報の分離: 機密情報はアプリケーションバイナリとは分離して安全に保管。
  • ✅
    完全データ消去: 廃棄時にログや設定を一括削除するコマンドを実装（検証済）。

ハードウェア耐環境性能

🔋

車載電源対応

DC 12V / 24V (9V-36V) の広範な入力。

🌡️

動作温度

-20℃ ～ +70℃ の過酷な環境に対応。

🛡️

堅牢な筐体

金属製ベースプレートと多ピン産業用コネクタ。

NexusCore-TBOX 統合仕様ダッシュボード
概要編
発行年月日
2026年3月1日
Rev.1.00
2026年4月1日
Rev.1.10
発行
AZAPA株式会社　システムデザインカンパニー
〒460-0003 名古屋市中区錦2-4-15 ORE錦二丁目ビル 2F
